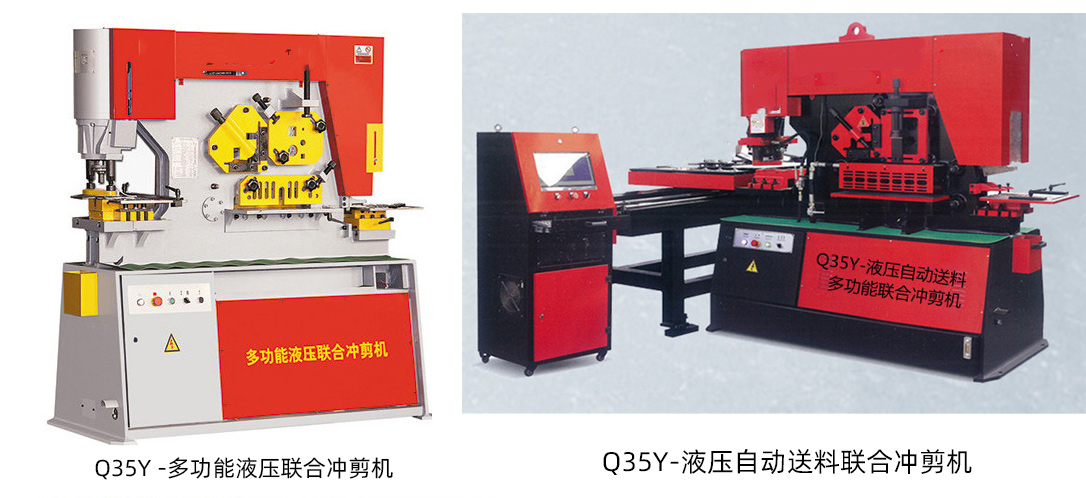

Q35Y-25-120T數控送料 液壓聯合沖剪機
Send Email
詳細描述

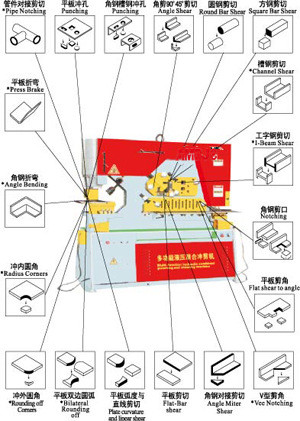

聯合沖剪機和機械式型材沖剪機綜合了沖孔，剪板角鋼剪切機，型材剪切等功能，具有重量輕、體積小、噪音低等優點，是現代機械制造業如：冶金、橋梁、通訊、電力等工業的加工設備。
本公司的聯合沖剪機產品采用液壓傳動 ,能對板材 方鋼 圓鋼 角鋼 槽鋼 工字鋼進行剪切 沖孔 模剪,并配備剪切擋料裝置.
Q35Y液壓多功能聯合沖剪機技術參數
型 號 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
沖壓力（T） | 55 | 75 | 110 | 140 | 200 | 250 |
可剪最大板厚（mm） | 16 | 20 | 25 | 30 | 40 | 50 |
板料強度 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
剪切角 | 7 | 8 | 8 | 8 | 9 | 9 |
一次行程剪板尺寸（厚×寬）（mm） | 16×250 8×400 | 20×330 10×480 | 25×330 16×600 | 30×335 20×600 | 35×400 25×700 | 40×400 30×750 |
滑塊行程（mm） | 80 | 80 | 80 | 80 | 80 | 80 |
行程次數 | 8 | 8 | 8 | 6 | 10 | 10 |
喉口深度（mm） | 300 | 355 | 400 | 600 | 600 | 600 |
沖孔厚度
（mm） | 16 | 20 | 25 | 26 | 35 | 40 |
最大沖孔直徑（mm） | 25 | 30 | 30 | 38 | 40 | 40 |
主電機功率（KW） | 4 | 5.5 | 7.5 | 11 | 15 | 18 |
外形尺寸 | 1640×730×1770 | 1860×800×1900 | 2355×960×2090 | 2860×1040×2300 | 2920×1240×2350 | 3000×1440×2450 |
機器重量（kg） | 1750 | 2400 | 4800 | 6350 | 9200 | 12800 |
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
